产品介绍

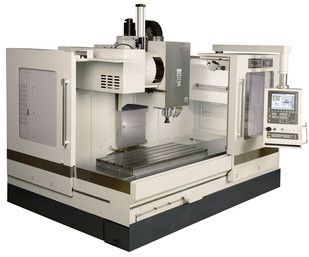

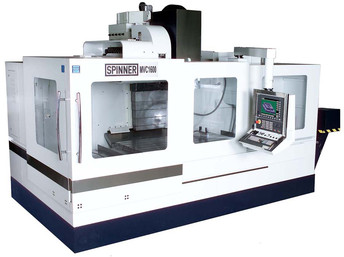

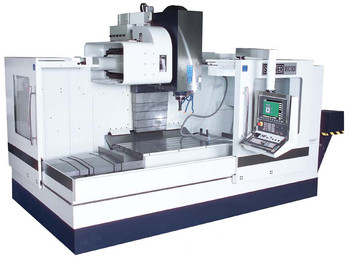

型号规格:MVC1000A、MVC1300A/B
适合加工工件:手机模具、叶轮、缸体
性能特点:
采用十字工作台结构的万能加工中心,具有经过淬硬和磨削的大型滑动导轨,适用于功率强劲的切削,位于机床前面和左侧的两个宽大的加工间门可方便进出加工间,工作台到操作员的间距更小,加工间护罩上设计有大型玻璃视窗,可根据操作员身高方便地调整数控操作台高度。
全内置的排屑器,仅需最小的占地面积,机床后部不带操作元件,可靠在一面墙上,紧凑的外形结构设计,通过附加工作台可扩展至4或5轴,最新一代西门子,发那科和海德汉数控系统,最先进的数字式驱动技术
技术参数:
项目 |
单位 |
MVC1000A |
MVC1300A/B |
X行程 |
mm |
1000 |
1300 |
Y行程 |
mm |
500 |
710 |
Z行程 |
mm |
570 |
710 |
快进 |
24/24/20 |
24 | |
工作台规格 |
mm |
1200x500 |
1500x660 |
最重工件重量 |
kg |
800 |
1200 |
主轴最高转速 |
U/min |
10.000 |
10.000 (8000/6000) |
主轴功率 |
kW |
17-37 |
17-37 |
主轴扭矩 |
Nm |
109-1052 |
109-1052 |
主轴装夹孔 |
Typ |
SK40 |
SK40 (A) / SK50 (B) |
刀具数量 |
|
24 (Option 32) |
24 (Option 32) |
重量 |
kg |
~5.000 |
~8.600-8.900 |
外形尺寸(LxB) |
m |
2,7x2,55x2,77 |
4,05x3,64x3,19 |
机床结构示意图
