瑞士雷曼(pL Lehmann)T2 fix/T3 fix数控回转工作台，带有对顶轴承，用于同时夹紧/加工2或3个工件，是加工汽车、飞机以及涡轮机零部件的理想选择，也是普通机床制造的理想选择。
产品品牌：瑞士雷曼pL Lehmann
产品型号：T2-fix、T3-fix、T2-507510/T2-520510、T3-507510/T3-520510
产品特点
带有对顶轴承，被夹紧
◆用于同时夹紧/加工2或3个工件
◆加工汽车、飞机以及涡轮机零部件的理想选择，也是普通机床制造的理想选择

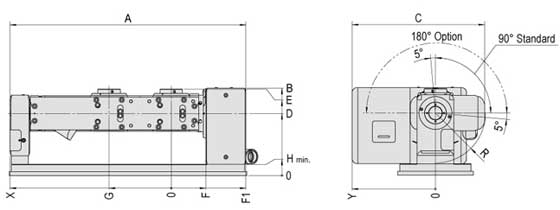

尺寸
LL = A左驱动器 (RR = 右驱动器，左右颠倒)
| A | B | C* | D | E | F | F1 | G | H | R | X* | Y* | |
| T2-507510 | 729 | 255 | 382 | 190 | 269 | 104 | 230 | 160 | 40 | 136 | 499 | 248 |
| T2-510520 | 835 | 310 | 469 | 220 | 307 | 122 | 264 | 220 | 40 | 177 | 571 | 295 |
| A | B | C* | D | E | F | F1 | G | H | R | X* | Y* | |
| T3-507510 | 888 | 255 | 382 | 190 | 269 | 104 | 230 | 160 | 40 | 136 | 658 | 248 |
| T3-510520 | 1055 | 310 | 469 | 220 | 307 | 122 | 264 | 220 | 40 | 177 | 791 | 295 |
标准主轴负载
传动数据的基础
L-LEHMANN转台的所有传动数据根据后面的标准主轴载荷设计而成，符合DIN/VDE 0520：
– 用于间歇运转 S3 ED20%
– 运行时间 1 分钟
其它条件需要调节传动数据（加速度，冲力限制，转速）。
根据接通时长的校准值 (ED)
– 正常的铣削 / 钻孔转台作业（首先是定位）约 20 %。
– 用于在强化混合运行模式下的铣削/钻孔(定位/进给加工)约ED 40%
– 外形和深度研磨ED 60%
– 雕刻约 ED 80–100%。
| 重量 | 最大主轴载荷 | 夹紧力矩 | 齿轮箱载荷 | 零部件精度 | 主轴转速 | ||||||||
| [kg] | [kg] | [Nm] | [Nm] | Pa +/- | Ps +/- | [min–1] | |||||||
 |
  |
 |
|
 |
 |
 | |||||||
| 0°~ -30° | -30°~ -90° |
最大 | 5轴 | 标配型/提高型 | 标配型/提高型 4. / 5. |
最大 | |||||||
| 4. | 5. | o. Last | mit sls | M max. | 4. | 5. | 4. | 5. | |||||
| T2-507510 | 116 | 40 | 27 | 300 | 1’100 | 6 | 25 | 250 | 20/12 | 29/22 | 2 | 100 | 65 |
| T2-510520 | 186 | 67 | 45 | 800 | 2’600 | 12 | 75 | 250 | 17/10 | 19/15 | 2 | 65 | 40 |
| T3-507510 | 151 | 27 | 18 | 300 | 1’100 | 6 | 25 | 440 | 20/12 | 36/29 | 2 | 70 | 55 |
| T3-510520 | 236 | 44 | 30 | 800 | 2’600 | 12 | 75 | 440 | 17/10 | 24/20 | 2 | 50 | 35 |
WMS = 带角度测量系统
