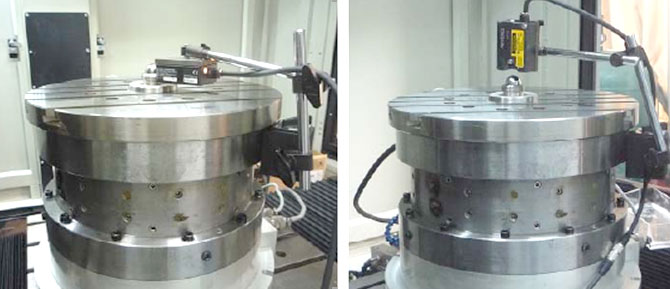

转台介绍
HBHRB-400是一款超精密液体静压转台，台面直径400mm，连续输出扭矩10.73 N•m。采用紧凑的结构设计，使得转台高度控制在210mm，增强了稳定性。闭式设计，具有双向承载特性，能够承受较大的倾覆力矩。
重要特性
采用液体静压支撑，空气密封，摩擦损耗小，使用寿命及精度保持时间长。
高精度圆光栅反馈，转台回转精度高。
优异的结构设计，保证转台台面的高刚度，最大限度的减小转台高度。
采用低粘度主轴油，减少摩擦损耗及发热量，电机油冷，多重手段减少转台热变形。
HBHRB-400性能指标
|
配置 |
HBHRB-400 |
|---|---|
|
台面直径 |
400mm |
|
高度 |
210mm |
|
额定转速 |
50rpm |
|
额定功率 |
674W |
|
额定扭矩 |
10.73 N·m |
|
定位精度 |
±1″ |
|
重复定位精度 |
1″ |
|
轴向运动误差 |
<0.3um |
|
径向运动误差 |
<0.3um |
|
轴向刚度 |
1000N/um |
|
台面径向刚度 |
450N/um |
|
供油压力 |
25bar |
|
粘度等级 |
VG2 |
|
耗油量 |
6L/min |
