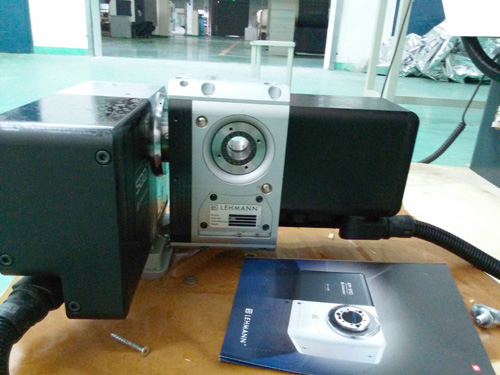

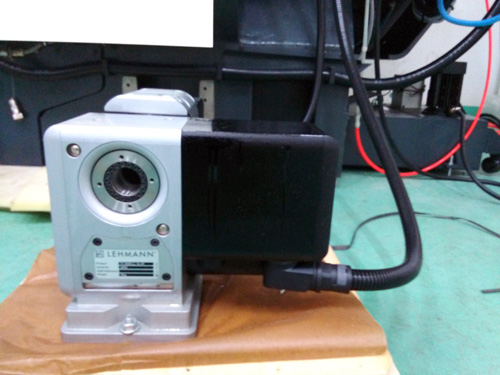

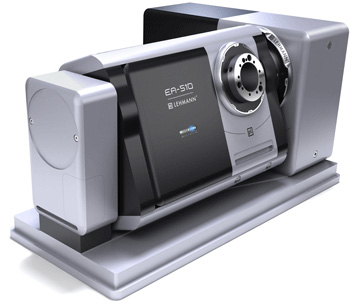

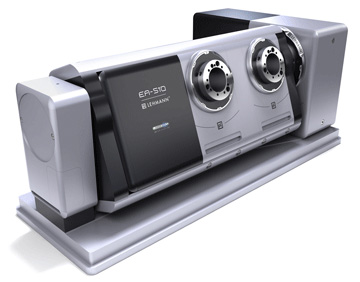

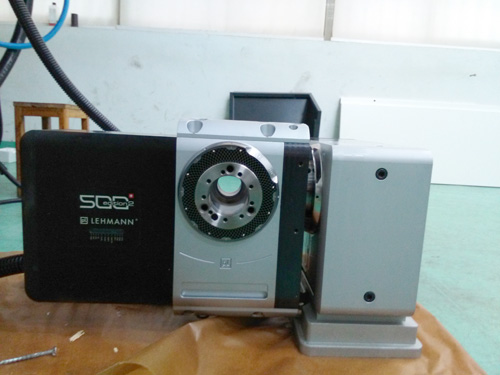

瑞士雷曼Lehmann复合第五轴组合数控回转台分度盘

产地品牌：瑞士Lehmann回转台

产品优势：

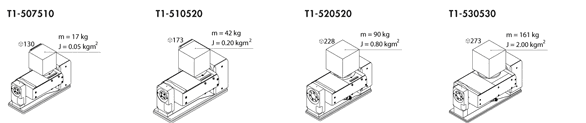

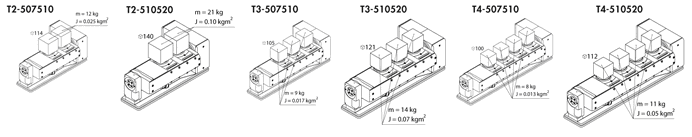

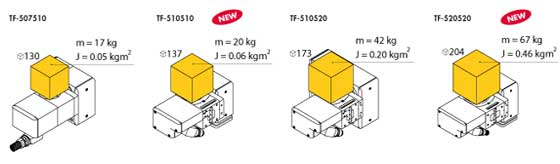

小工件(可达立方体大约100 mm，最大250 mm)

是加工钟表外壳、医疗技术零部件、植牙材料以及化油器、涡轮机用小型零部件的理想选择。

性能特点：

密封性：电机罩壳，根据IP67完全密封，防止电机损坏和锁紧故障（boosty）。

驱动电机：同一电机外壳可以匹配5种电机包括发那科，mavilor（西门子，海德汉），安川，三洋，meldas，三菱。易互换的电机。

黑盒子：增加可用性，降低维护费用。主要优点：可以快速精确定位故障点，做到预防性的维护，在线故障报警和主轴锁紧控制系统。转速，电机壳体的内部压力，温度，湿度和浓度的全面监控，实时记录重要历史数据。

USB插槽：快速，便捷的数据传输，便于故障诊断。授权选项：使用U盘与等级码（OEM适用）

电缆接口单元：电缆接口可以全方向转动，即插即用的设计，故障时快速更换电缆，所有内部电缆集成到接口。

主轴夹紧：大扭矩高刚性，夹紧在靠近工作附近的大直径处，快速响应，控制处理器，集成压力传感器的优化监测，在夹紧和释放期间无轴向运动，使用寿命长，在整个使用寿命期间夹紧力保持不变。

主轴：强硬化和高精度，径向轴向跳动6μm（可选：到2μm），多用途产品配件。

附件：手动或自动HSK或者ISO夹紧，各种夹头，夹紧系统，接盘和卡盘，处理托盘系统，旋转连接和夹紧气缸。附件可以随时添加。

主轴轴承：四个位置安装大型精密滚子轴承，轴承的大径向间距保证了齿轮单位高刚性，所有的支撑点处于润滑油中，良好的齿轮效率，依靠高品质的主轴轴承和轴承的表面精度。

齿轮：由于新材料和较厚的齿牙，冲击强度大为改善，蜗轮蜗杆的强化和抛光，蜗杆，特别设计，适合最佳表现。大蜗杆直径高耐磨性=长期高精度的稳定表现，齿轮长期360°全面稳定旋转。

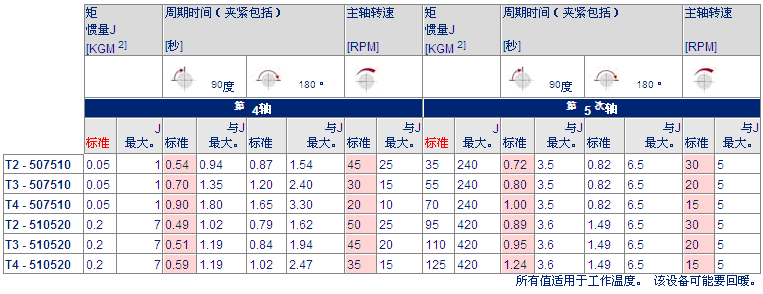

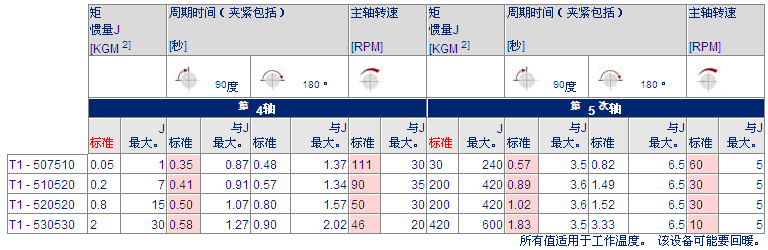

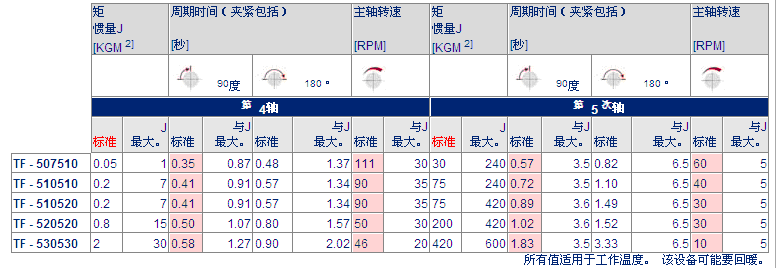

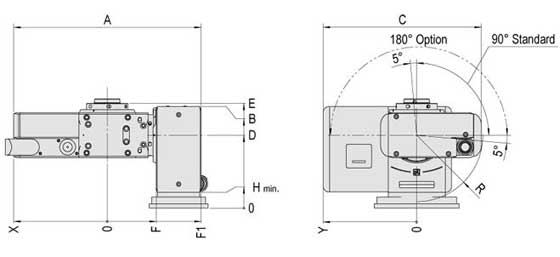

技术参数：

传动数据的基础

L-LEHMANN转台的所有传动数据根据后面的标准主轴载荷设计而成，符合DIN/VDE 0520：

– 用于间歇运转 S3 ED20%

– 运行时间 1 分钟

其它条件需要调节传动数据（加速度，冲力限制，转速）。

根据接通时长的校准值 (ED)

– 正常的铣削 / 钻孔转台作业（首先是定位）约 20 %。

– 用于在强化混合运行模式下的铣削/钻孔(定位/进给加工)约ED 40%

– 外形和深度研磨ED 60%

– 雕刻约 ED 80–100%。
