实例说明数控铣削加工路线的确定

　　在数控加工中，刀具相对于工件的运动轨迹和方向称为加工路线。即刀具从对刀点开始运动起，直至结束加工所经过的路径，包括切削加工的路径及刀具引入、返回等非切削空行程。加工路线的确定首先必须保证被加工零件的尺寸精度和表面质量，其次考虑数值计算简单，走刀路线尽量短，效率较高等。

    下面举例分析数控机床加工零件时常用的加工路线。

    （1）轮廓铣削加工路线的分析 对于连续铣削轮廓，特别是加工圆弧时，要注意安排好刀具的切入、切出，要尽量避免交接处重复加工，否则会出现明显的界限痕迹。如图a所示，用圆弧插补方式铣削外整圆时，要安排刀具从切向进入圆周铣削加工，当整圆加工完毕后，不要在切点处直接退刀，而让刀具多运动一段距离，最好沿切线方向退出，以免取消刀具补偿时，刀具与工件表面相碰撞，造成工件报废。铣削内圆弧时，也要遵守从切向切入的原则，安排切入、切出过渡圆弧，如图b所示。

a)                                           b)

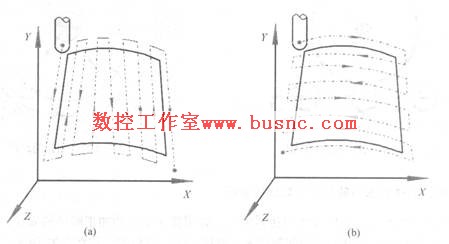

    （2）曲面的加工路线的分析    对于边界敞开的直纹曲面，加工时常采用球头刀进行“行切法”加工，即刀具与零件轮廓的切点轨迹是一行一行，行间距按零件加工精度要求而确定，如图所示的发动机大叶片，可采用两种加工路线。采用图a的加工方案时，每次沿直线加工，刀位点计算简单，程序少，加工过程符合直纹面的形成，可以准确保证母线的直线度。当采用图b所示的加工方案时，符合这类零件数据给出情况，便于加工后检验，叶形的准确度高，但程序较多。由于曲面零件的边界是敞开的，没有其它表面限制，所以曲面边界可以延伸，球头刀应由边界外开始加工。

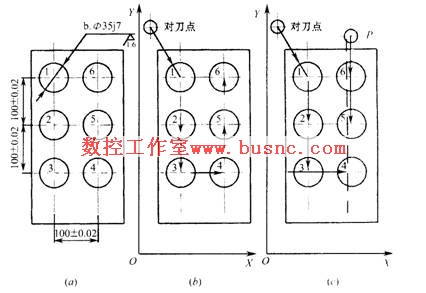

    （3）孔系加工的路线  对于位置精度要求精度较高的孔系加工，特别要注意孔的加工顺序的安排，安排不当时，就有可能将沿坐标轴的反向间隙带入，直接影响位置精度。如图所示，图(a)为零件图，在该零件上加工六个尺寸相同的孔，有两种加工路线。当按(b)图所示路线加工时，由于5、6孔与1、2、3、4孔定位方向相反，Y方向反向间隙会使定位误差增加，而影响5、6孔与其他孔的位置精度。按图(c)所示路线，加工完4孔后，往上移动一段距离到P点，然后再折回来加工5、6孔，这样方向一致，可避免反向间隙的引入，提高5、6孔与其他孔的位置精度。
