多轴高速加工技术

多轴高速加工技术

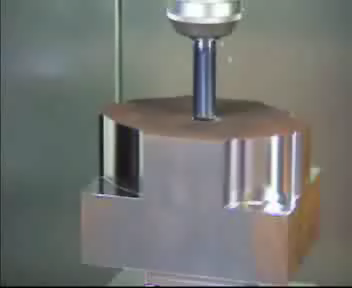

◆主轴速度和刀具具有非常高的刀尖线速率
      Very high tip velocity - mainly a function of spindle speed and cutter size

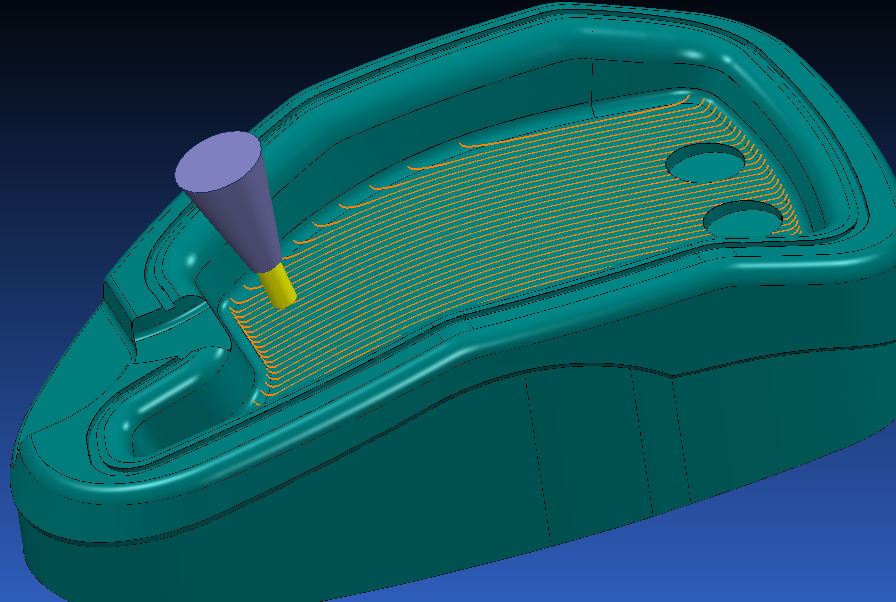

◆小步距，更多的加工步骤
      Small step-over, requiring more machining sequences
◆恒定的切削负载和切削量
      Constant loading/volume removal rate
◆避免切削方向的突然变化
       Avoidance of sharp direction changes

◆减少数控机床的加工时间和成本
        Reduce CNC machining time and cost
◆改进曲面精加工质量，减少或省去手工打磨工序
      Improve surface finish and reduce or eliminate hand finishing
◆直接加工高硬度材料
      Enable machining of harder materials
◆减少电火花加工
      Reduce use of EDM

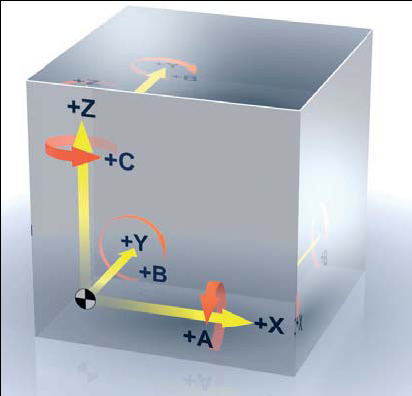

轴表

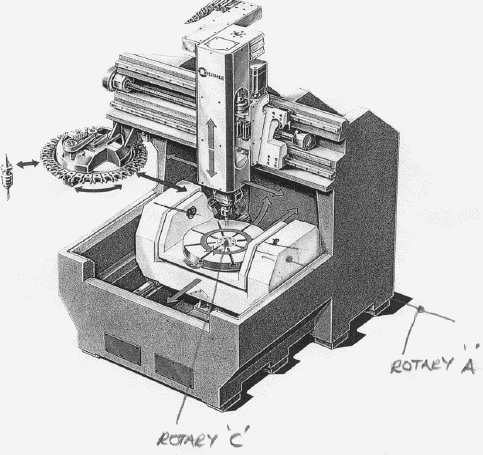

五轴：3个线性（linear axis）＋2个旋转轴（rotary axis）

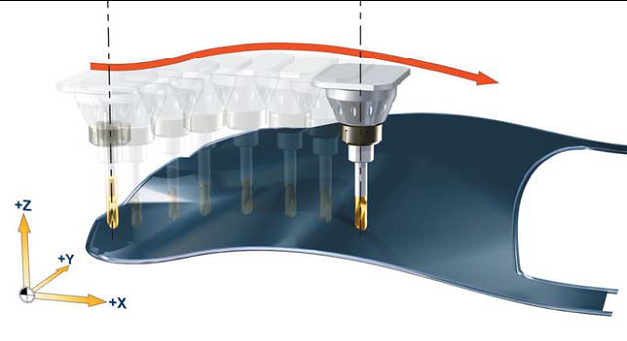

◆三轴加工

刀轴矢量沿着整个切削路径过程始终不变

控制路径轴 X、Y、Z

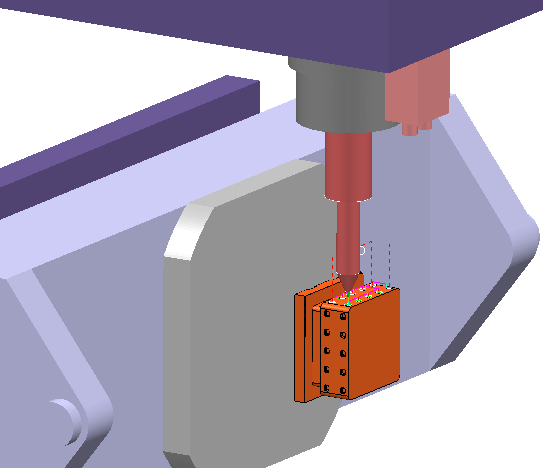

◆3+2轴加工

刀轴矢量可改变，但固定后沿着整个切削路径过程不变

控制路径轴 X、Y、Z  参与旋转轴A(B)、C

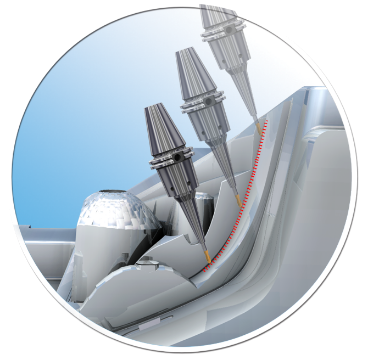

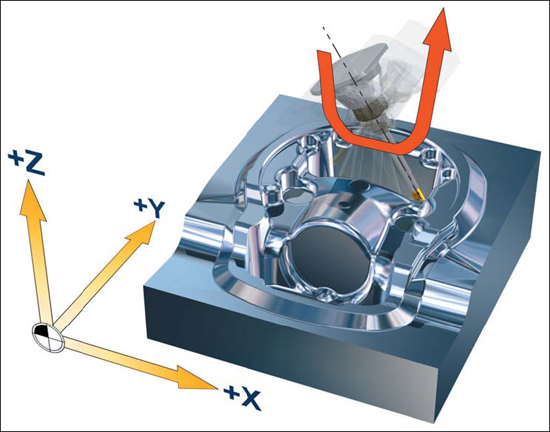

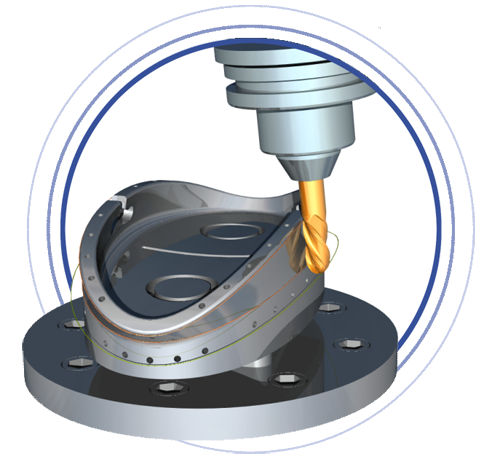

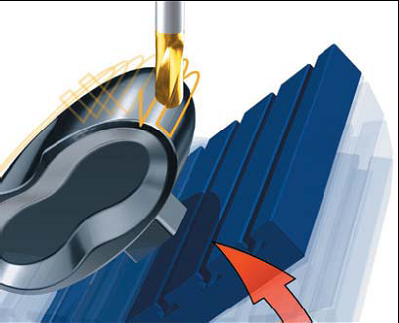

◆五轴联动

整个切削路径过程刀轴矢量可根据要求而改变

控制路径轴 X、Y、Z 控制旋转轴A(B)、C

◆五轴联动优点

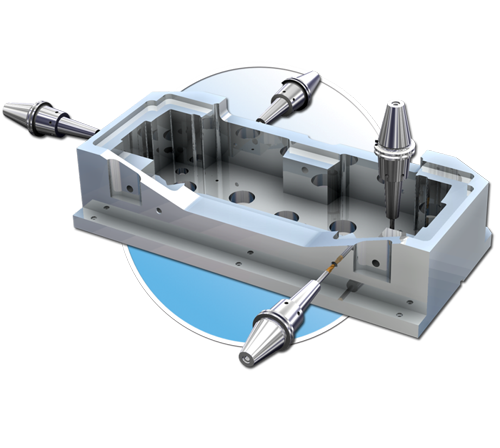

◆一次装夹完成三轴加工多次装夹才能完成的加工内容。如斜顶、滑块和电极。

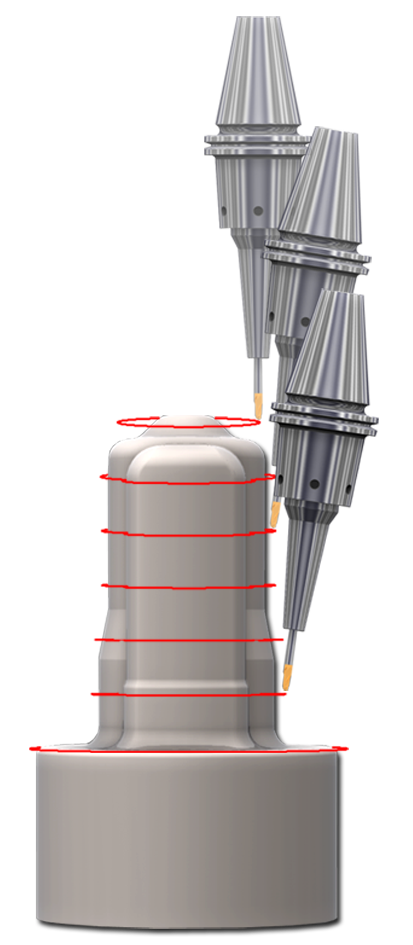

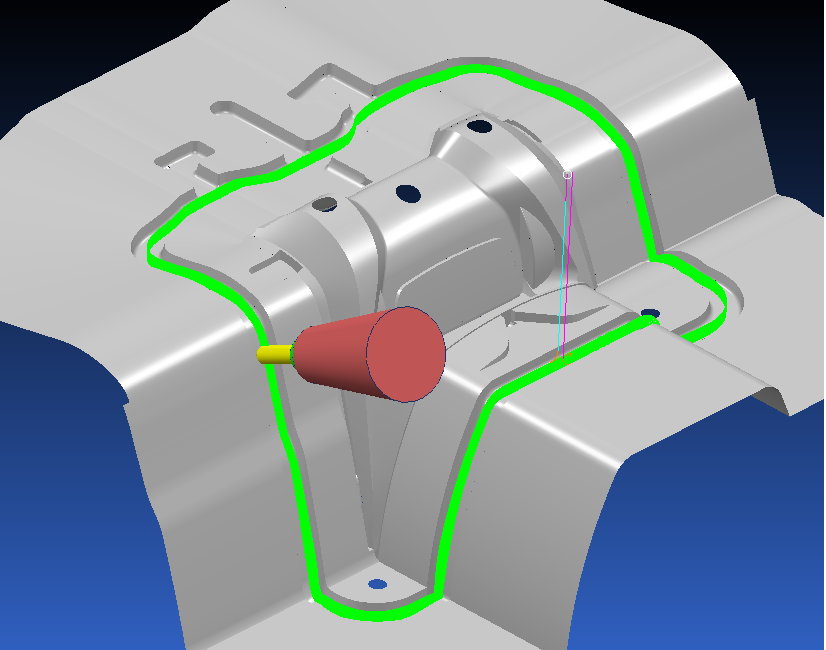

◆用更短的刀具伸长加工陡峭侧面，提高加工的表面质量和效率。

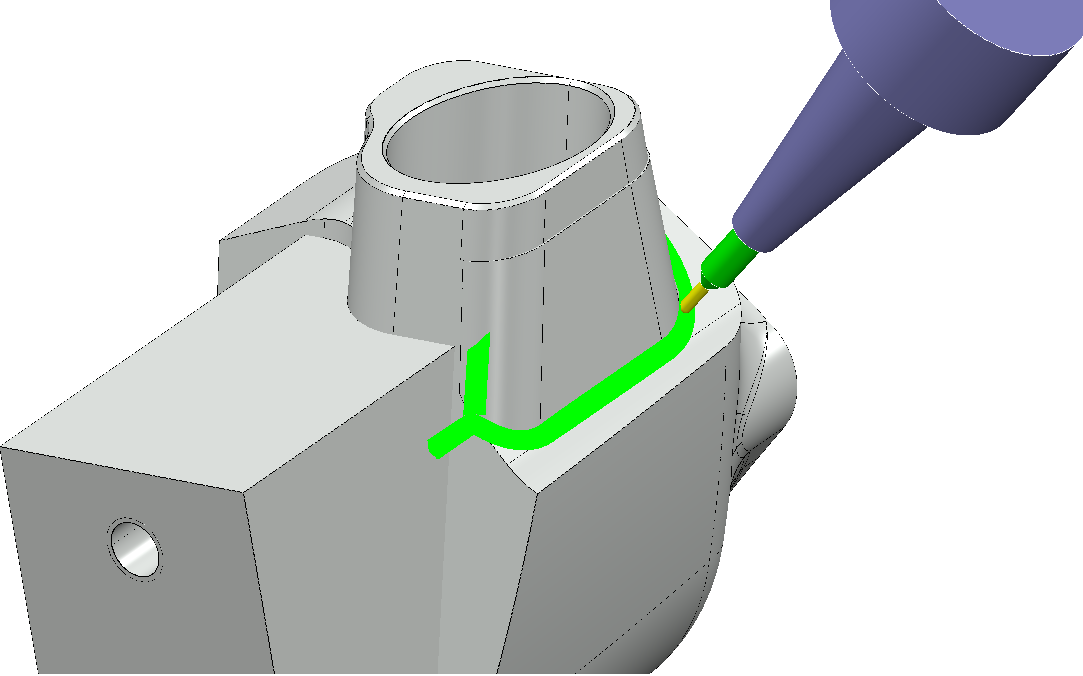

◆直纹面或斜平面可充分利用刀具侧刃和平刀底面进行加工，加工的效率和质量更高。

◆五轴加工和高速加工结合，使模具加工逐步告别放电加工，并改变模具的零部件和制造工艺，大大的缩短模具制造周期。
