德国高精尖五轴联动数控加工中心的设备优势

　　五轴联动加工中心大多是3+2的结构,即ｘ,ｙ,ｚ三个直线运动轴加上分别围绕ｘ,ｙ,ｚ轴旋转的ａ,ｂ,ｃ三个旋转轴中的两个旋转轴组成。这样,从大的方面分类,就有ｘ,ｙ,ｚ,ａ,ｂ;ｘ,ｙ,ｚ,ａ,ｃ;ｘ,ｙ,ｚ,ｂ,ｃ三种形式;由二个旋转轴的组合形式来分,大体上有双转台式、转台加上摆头式和双摆头式三种形式。这三种结构形式由于物理上的原因,分别决定了机床的规格大小和加工对象的范围。其中,双转台结构的五轴联动机床由于在加工工件时工件需要在两个旋转方向运动,所以只适合加工小型零件,如小型整体涡轮、叶轮、小型精密模具等,由于结构最为简单所以相对价格较为低廉,就应用来讲,这是数量最多的一类五轴联动数控机床(图1)。


　　转台加上摆头式结构的五轴联动机床由于转台可以是ａ轴、ｂ轴或ｃ轴,摆头也是一样,可以分别是ａ轴、ｂ轴或ｃ轴,所以转台加上摆头式结构的五轴联动机床可以有各种不同的组合,以适应不同的加工对象,如加工汽轮发电机的叶片,需要ａ轴加上ｂ轴,其中ａ轴需要用尾座顶尖配合顶住工件,如果工件较长同时直径又细,则需要两头夹住并且拉伸工件来进行加工,当然这里一个必要条件是两个转台必须严格同步旋转;再如加工如图2所示零件,采用ｃ轴加上ｂ轴,由于工件仅在ｃ轴上旋转运动,所以工件可以很小,也可以较大,直径范围可由几十毫米至数千毫米,ｃ轴转台的直径也可以从100～200ｍｍ至2～3ｍ,机床的规格、质量也从几吨至十几吨甚至数十吨。这也是一类应用十分广泛的五轴联动数控机床,其价格居中,随机器规格大小、精度和性能的不同相差很大。双摆头式结构的五轴联动机床如图3所示,由于结构本身的原因:摆头中间一般有一个带有松拉刀结构的电主轴,所以双摆头自身的尺寸不容易做小,一般在400～500ｍｍ左右,加上双摆头活动范围的需要,所以双摆头结构的五轴联动机床的加工范围不宜太小,而是越大越好,一般为龙门式或动梁龙门式,龙门的宽度在2000～3 000ｍｍ以上为好

左右

,

加上双摆头活动范围的需要

,

所以双摆头结构的五

轴联动机床的加工范围不宜太小

,

而是越大越好

,

一般为

龙门式或动梁龙门式

,

龙门的宽度在

2000

～

3 000

ｍｍ以

上为好。

。

                       图2                                                                 图3

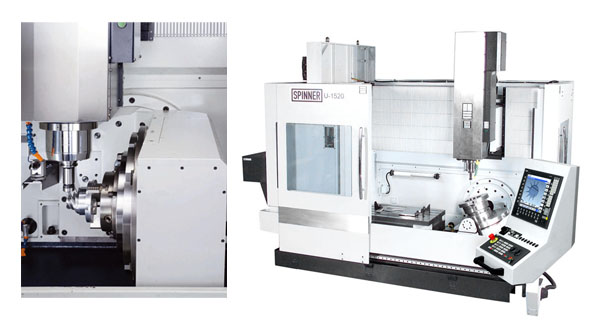

　　下面详细介绍一款德国spinner斯宾纳U系列四轴五轴立式加工中心：

产品介绍

型号规格：u4-620、u5-1520

适合工件：手机模具等

性能特点：

　　紧凑的外形结构设计，X轴长行程达620或1520mm，U3为带有固定工作台的三轴机床，U4为带有内置于床身中的大型圆工作台和用于三面加工的翻转工作台，U5为五轴机型，带有内置于床身中的大型倾翻圆工作台，U5长床身1520mm可配置成为三轴和五轴机型，设计独特出众，该五轴机床适用于加工的工件尺寸达500x500x500mm，且价格优惠，可以用4+1-轴联动加工，也可以通过扭矩电机直接驱动旋转轴，最先进的数控系统西门子840D-SolutionLine或海德汉TNC620，最新一代西门子或海德汉数字式驱动技术。机床两门的设计更加便于进出加工间，加工间外导轨具有最佳的防护罩，有4/5轴组合机型以及具有固定工作台的X=1520机型，链式刀库更快速的24/32/54把刀换刀装置，排屑器为标准配置，9/12Upm，SK40，机床占地面积需求最小。

技术参数：

概述	X行程	mm	620	1520
	Y行程	mm	520	520
	Z行程	mm	460	460
	固定工作台	mm	-	920x540
	2-轴工作台		-	D=650
	圆工作台		D=560	-
主轴	主轴转速	Upm	9.000 (Option: 12.000)	9.000 (Option: 12.000)
	功率（S6 40% / S1）	kW	19	19
	扭矩（S6 40% / S1）	Nm	121	121
	主轴装夹孔	Typ	SK40	SK40
其它	刀具数量		24/32/54	24/32/54
	重量	kg	6.700	9.800
	外形尺寸（LxBxH）	m	2.600x2.350x2.750	3.500x2.350x2.750
