  1)刀具组成：

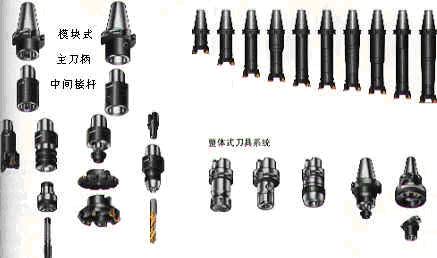

2)刀柄系统：如图4.5所示

 图4.5 刀柄系统

 ①模块式(组合式) 用途：

a、当产品变化时，刀体长度可根据零件尺寸要求灵活改变；

b、当多种机床要求刀具有不同的锥度型号和设计时；

c、零件复杂,需要大量刀具时；

d、可减少刀具库存。

②整体式(固定式)用途:

a、用于加工的零件不会改变的专用机床上；

 b、用于在大多数刀具装配中装夹不改变的刀柄，如测量长度固定的面铣刀心轴和立铣刀刀柄。

3)我国新标准

①标准说明：

a、GB10944《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》

b、GB10945《自动换刀机床7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》 c、与ISO7388/1和ISO7388/2等效。

②特点：刀柄与主轴孔的配合锥面一般采用7：24的锥柄，因为这种锥柄不自锁，换刀方便，与直柄相比有较高的定心精度和刚度。

③连接：刀柄通过拉钉固定在主轴上

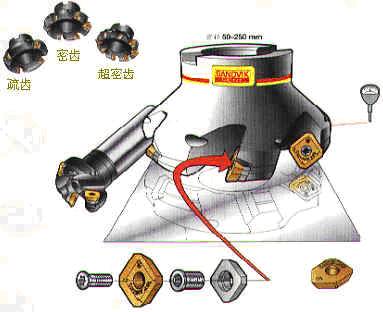

图4.6 面铣刀

④刀具种类很多，刀具锥柄与拉钉的结构和尺寸均已标准化和系列化。

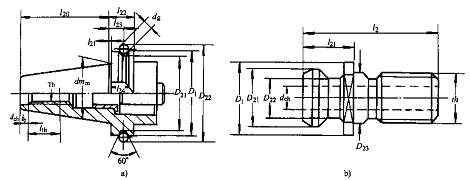

 ⑤在我国应用最为广泛的是BT40和BT50系列刀柄和拉钉，各部分的尺寸如图4.7所示。

图4.7 BT40和BT50系列刀柄和拉钉各部分尺寸
