怎样对钛合金进行铣削？

　　钛合金在惰性气体介质中低速铣削时，切屑变形系数大于1.0;但在大气中，铣削速度Vc=30 m/min时，切屑变形系数小于1.0，这是因为钛合金在高温铣削时，对大气中氧和氮的亲和性很大，在800℃高温条件下，钛合金的切屑便激烈地从周围大气中吸收这些气体，产生相变并使缩短的铣屑重新伸长。钛合金铣削时温度很高，冲击力大，应选用能很好地承受交变载荷和热冲击的铣刀刀齿材料。通常选用YG类硬质合金，也可用钴、铝超硬高速钢。

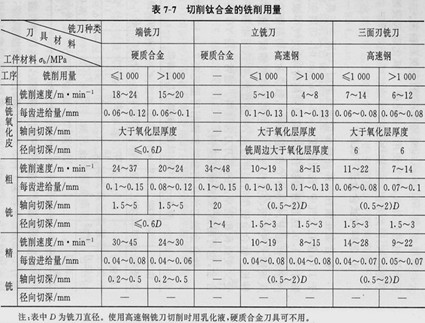

　　钛合金铣刀的几何参数和铣削用量见表7-6和表7-7。

　　铣削钛合金时，宜采用不对称顺铣法，这样刀齿前面远离刀尖部分首先接触工件，刀齿切离时的切屑很薄，不易粘结在切削刃上。而逆铣时正相反，容易粘屑，当刀齿再次切入时切屑被碰断，造成刀具材料剥落崩刃。

　　端铣刀与工件轴线间的偏移量e可决定铣刀刀齿与工件首先接触的最佳部位，顺铣或逆铣及切离时切屑厚度的大小，一般以偏移量e=(0.04～0.1) do为宜(do为端铣刀直径)。

　　由于钛合金的弹性模量小，顺铣造成让刀现象，要求机床和刀具有较大的刚性。铣削时刀具与切屑的接触长度短，不易卷屑，要求刀具具有较好的刀齿强度及较大的容屑空间，否则切屑堵塞会造成刀具剧烈磨损。
