钻削高强度钢和超高强度钢时怎样选择切削用量？
发布日期：2012-10-28 兰生客服中心 浏览：4356
钻削高强度钢和超高强度钢，比钻削一般钢材的切削速度低50%左右。选用高速钢钻头钻孔时，一般取Vc=10～15m/min，当工件材料的硬度HRC>45时，切削速度更低。进给量为f=0.03～0.3 mm/r，钻头直径小时取小值。

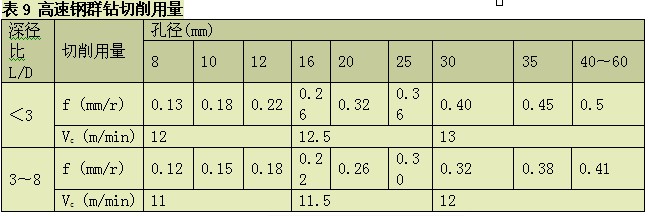

采用硬质合金钻头时，可以选较高的切削速度，但不能太高，必须考虑工件材料的硬度对钻头耐用度的影响。当工件材料硬度HRC>50时，钻头的速度应小于30m/min，进给量f=0.03～0.3 mm/r。高速钢和硬质合金钻头，钻削不同硬度的高强度和超高强度钢的切削速度见表8;高速钢群钻的切削用量见表9。
图5 攻刚强度钢螺纹的丝锥
上一篇：钻削高强度钢和超高强度钢时怎样选择钻头？
下一篇：怎样攻高强度钢和超高强度钢螺纹？
-
高温合金的难加工主要特点
航空发动机的零部件材料很大一部分是Ni基高温合金，属于难加工材料中很难加工的材料，且大部分零件的加工为车削加工，其相对切削性能小于0.2(正火状态45#钢的相对加工性能为1)。 高温合金的难加工主要特点： 1. 切削力大。高温合金的
2013-09-10 -
钛合金薄壁件的车削加工
某航空发动机易损件，最小壁厚为2mm，总长400mm，是一个典型长薄壁件。技术要求较高： 1、孔径公差为0.046， 2、外圆公差为0.03， 3、表面粗糙度Ra为1.6。 为保证壁厚差，孔与外圆必须同轴，加工难度较大。材料
2013-09-10 -
盘形薄壁零件的车刀角度的设定
在生产实际中盘形薄壁零件应用较广。由于工件较薄，刚性较差，采用常规的切削加工方法，受轴向切削力和热变形的影响，工件会出现弯曲变形，很难达到技术要求，产品合格率极低。因此，设计出一套行之有效的加工方法十分必要。传统方法采用内孔及端面定位，先加
2013-09-10 -
钛合金零件的深孔螺纹加工
深孔攻丝意味着攻丝深度大于丝锥直径的1.5倍以上。如当用一只直径为1/4″的丝锥加工深度为3/8″的螺纹时，这种情况通常称为深孔攻丝。 在钛合金零件上进行深孔攻丝是非常具有挑战性的。如果在一个接近完工的零件上，由于丝锥破损产生的刮削作用
2013-09-10
