  铰孔是在半精加工(扩孔或半精镗)的基础上对孔进行的一种精加工方法。铰孔的尺寸公差等级可达IT9~IT6,表面粗糙度值可达Ra3.2~0.2μm。

  铰孔的方式有机铰和手铰两种。在机床上进行铰削称为机铰,如图7-6所示;用手工进行铰削的称为手铰,如图7-7所示。

  铰刀一般分为机用铰刀和手用铰刀两种形式。如图7-8所示。

  机用铰刀可分为带柄的(直径1~20mm为直柄,直径10~32mm为锥柄,如图7-8a、b、c所示)和套式的(直径25~80mm,如图7-8f所示)。手用铰刀可分为整体式(如图7-8d所示)和可调式(如图7-8e所示)两种。铰削不仅可以用来加工圆柱形孔,也可用锥度铰刀加工圆锥形孔(如图7-8g、h所示)。

  1.铰削方式

  铰削的余量很小,若余量过大,则切削温度高,会使铰刀直径膨胀导致孔径扩大,使切屑增多而擦伤孔的表面;若余量过小,则会留下原孔的刀痕而影响表面粗糙度。一般粗铰余量为0.15~0.25mm,精铰余量为0.05~0.15mm。铰削应采用低切削速度,以免产生积屑瘤和引起振动,一般粗铰 =4~10m/min,精铰 =1.5~5m/min。机铰的进给量可比钻孔时高3~4倍,一般可0.5~1.5mm/r。为了散热以及冲排屑末、减小摩擦、抑制振动和降低表面粗糙度值,铰削时应选用合适的切削液。铰削钢件常用乳化液,铰削铸铁件可用煤油。

  如图7-9a所示,在车床上铰孔,若装在尾架套筒中的铰刀轴线与工件回转轴线发生偏移,则会引起孔径扩大。如图7-9b所示,在钻床上铰孔,若铰刀轴线与原孔的轴线发生偏移,也会引起孔的形状误差。

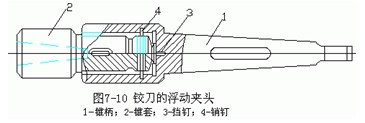

  机用铰刀与机床常用浮动联接,以防止铰削时孔径扩大或产生孔的形状误差。铰刀与机床主轴浮动联接所用的浮动夹头如图7-10所示。浮动夹头的锥柄1安装在机床的锥孔中,铰刀锥柄安装在锥套2中,挡钉3用于承受轴向力,销钉4可传递扭矩。由于锥套2的尾部与大孔、销钉4与小孔间均有较大间隙,所以铰刀处于浮动状态。
