ABB机器人检查信息标识
发布日期：2012-12-07 兰生客服中心 浏览：5462
机器人机械手的维修
检查信息标识

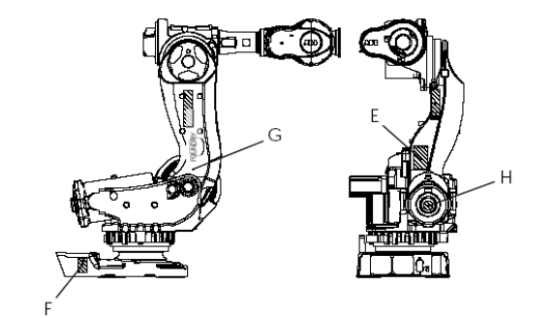

下图显示了信息标识的位置
A 警告标识“高温”，3HAC 4431-1
B 闪烁报警灯（位于电机盖上） ，3HAC 1589-1
C “安全说明”牌，3HAC 4591-1
D 警告标识，“刹车松开” ，3HAC 15334-1
E “吊装机器人”的标识，3HAC 16420-1
F 警告表示“机器人可能前倾” ，3HAC 9191-1
G 铸造号
H 警告标识，“蓄能”标识，3HAC 9526-1
所需设备
标识牌一套 3HAC 8711-1
检查标识
|
步骤 |
动作 |
说明 |
|
1 |
检查如上图所示的各标识 |
|
|
2 |
更换丢失的或损坏的标识 | |
